iW-SDIO スレーブ コントローラ iWSD101A
iW-SDIO スレーブ コントローラはSDIOとUARTのブリッジのコアとして機能し、SDIOの設計を容易にして開発に要する時間を短縮します。このIPコアにはSDバスプロトコルを処理する機能が入っています。
iW-sdio-slave-controller-datasheet R1.0 (PDF)
基本仕様
- SD物理仕様バージョン2.00及びSDIO仕様2.00に対応
- SDI,1,4ビットSDモード
- SDIO割り込みの特徴をサポート
- すべてのSDIOコマンド/応答をサポート
- SPIモード :CMD0, CMD5, CMD52, CMD53, CMD59
- SDモード :CMD0, CMD3, CMD5, CMD7, CMD52, CMD53
- コマンド/応答についてCRC7チェックおよび生成
- データ転送についてCRC16チェックおよび生成
- CMD53を用いてマルチバイト、マルチブロックデータ転送
- ファンクション0を通じて8GPIOをサポート
- UART16550のファンクション:
- プログラマブル
- ハードウェアによるhandshaking signals(CTR,RTS)
- 5,6,7,8ビットのキャラクタ
- 奇数、偶数またはパリティなしの生成/検出
- 1,1/2,2ストップビットの生成
- ボーレート生成(DCから1.5MBPS)
- ライン断の生成/検出
- 送信/受信/ライン現況/データセット割り込みを独立的にコントロール

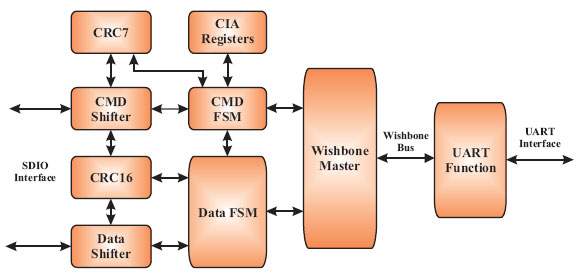

ブロックダイアグラム
主なアプリケーション
- SDIOカードの設計支援
- SDIOとUARTのブリッジコア
納品物件
RTLソースライセンス
- 仕様書
- RTLベリログコード
- 試験環境
- テクニカルサポート及び保守
RTLネットリストスライセンス
- 仕様書
- RTLネットリスト
- テクニカルサポート及び保守
カスタマイズサービス
本製品に対応したカスタマイズサービスを行います。
詳しくは、営業へお問い合わせ下さい。
