i.MX6 SODIMM 開発キット

　アイウェーブのi.MX6 SODIMM開発キットはi.MX6 SODIMMを搭載し、100 x 72mmのコンパクトな形状に標準的なインターフェースをすべて統合し、組込PC、システム、産業機器のプラットフォームとして使用できます。
NXPの高性能Quad core Cortex-A9CPU@1GHzで、OSはLinux 3.14.38 / Android Lollipop 5.0.0を選択できます。

　　　　　　　　　　　　　　　

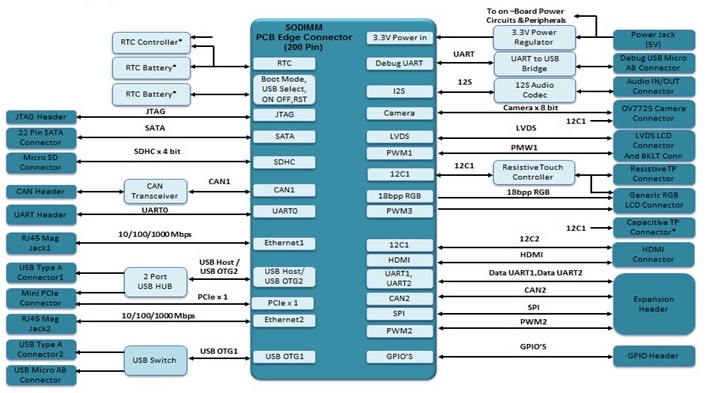

　　　　　　　　　　　　　　　　　　　　　　　　i.MX6 SODIMM 開発キット ブロック図

　　　　　　　　i.MX6 SODIMM 開発キット パンフレット（日本語：ＰＤＦ）

　主要な仕様

　　・　i.MX6Q SODIMM SOM:
　　　　・　i.MX6Q Cortex A9 @ 1GHz
　　　　・　PF0100 PMIC
　　　　・　1GB DDR3
　　　　・　4GB eMMC Flash
　　　　・　10/100/1000 Ethernet PHY

　　・　SODIMM キャリアボード
　　　　・　HDMI - 1 Port
　　　　・　SATA - 1 Port
　　　　・　Gigabit Ethernet - 1 Port
　　　　・　Half mini PCIe - 1 Port
　　　　・　LVDS display - 1 Port
　　　　・　USB 2.0 Host - 2 Ports *1
　　　　・　USB 2.0 OTG - 1 Port1 *
　　　　・　Micro SD Slot - 1 Port
　　　　・　4.3” RGB LCD Display *2
　　　　・　Resistive touch controller
　　　　・　Audio Codec, In/Out Jack
　　　　・　8-Bit CSI camera port
　　　　・　Serial Console on USB port
　　　　・　Data UART - 1 Port
　　　　・　CAN PHY - 1 Port
　　　　・　IO expansion headers
　　　　・　JTAG Header
　　　注：　*1 2nd Host PortとUSB Portはどちらか一方を使用できます。
　　　　　　*2 ディスプレイキットはオプションです。

　　・　電源入力：　5V @ 1A DC Input

　　・　動作温度：　0°C to +60°C

　　・　形状：　100mm X 72mm Pico ITXフォームファクター

　OSサポート：

　　・　LINUX 3.14.38 / Android Lollipop 5.0.0

　利点：

　　・　コンパクトなPico ITXフォームファクター
　　・　クァッド、デュアル、デュアルライト、シングルコア共通のピンオプションが可能
　　・　迅速な試作、市場投入が可能
　　・　ファンが不要、低消費電力Modular & Compact SODIMM form factor

　納品物：

　　・　i.MX 6Q SODIMM 開発キット
　　・　Support Board Package
　　・　ハードウエア/ソフトウエア　ユーザーマニュアル
