2010年8月26日 PXA300用PCIブリッジを掲載しました
アイウェーブは、PXA300用PCIブリッジを開発しました。
このPCIブリッジを使用することにより、PXA300プロセッサとPCIターゲットデバイスとの間の通信が可能になります。
主要な機能・性能
PCIターゲット
・ 32-ビット33MHzPCIターゲット
・ サポートするターゲットコマンド及び機能は以下の通り
・ Type0コンフィグレーション スペース
・ 2つのベース アドレス レジスター
・ 中速DEVSEL#タイミング
・ コンフィグレーション リード、コンフィグレーション ライト
・ メモリ リード、メモリ ライト
・ パリティ作成及びパリティエラー検出
・ ターゲット アボート、ターゲットリトライ及びターゲット ディスコネクト
・ 1つの割り込み線
PXA300インタフェース
・ 16-ビット非同期インタフェース
・ 1つの割り込み線
2つのプロセッサ間の通信を行うため、Semaphore機能付きの4K バイトDual-Port RAM及びメールボックス割り込みをサポート (PCIターゲットして別のプロセッサを使用する場合)
特徴
SOCへのインテグレーションが容易
コンフィギュラブルで使用が容易
多くのFPGAファミリーにおけるインテグレーションが容易な簡単設計
主なアプリケーション
PXA 300プロセッサとPCIの接続は必要になるアプリケーション
コンピュータ、モバイルデバイス用アプリケーション
ディフェンスセグメント用RFアプリケーション

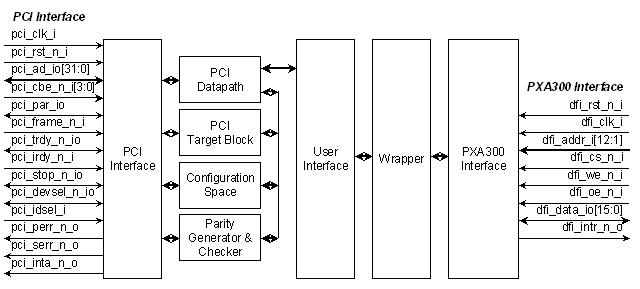

ブロック図
PXA300用PCIブリッジはこちら
