ビデオ　エンコーダ　インターフェイス　　　　 iWDP106B

ベネフィット

• シンプルなデザインであり多くのFPGAファミリーに容易にインテグレートできる

ハイライト　＆　アプリケーション

• コアはビデオ　デインターレース法としてWave methodを使用している
• 航空・宇宙・防衛・自動車・放送・産業・医療・一般用等におけるビデオや画像処理で使用される

基本仕様

• BT656標準インターフェイス

• 10ビットのパラレルインターフェイス

• YCbCr4:2:2データ
• インターレースタイプのスキャンをサポート
• PAL及びNTSCをサポート
• フレームクロックとラインクロックの極性をプログラムできます

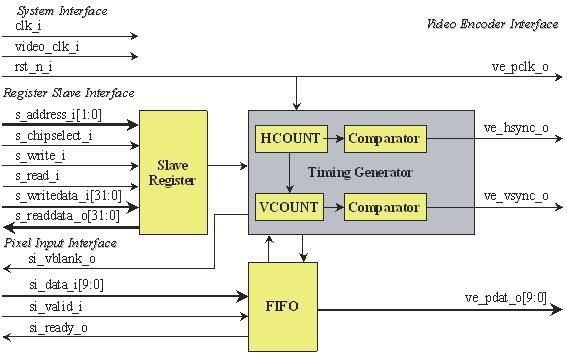

ブロックダイアグラム

ビデオ　エンコーダ　パンフレット（英語：ＰＤＦ）

納品物件

RTLソースライセンス

• 仕様書
• RTLベリログコード
• 試験環境
• テクニカルサポート及び保守

RTLネットリストスライセンス

• 仕様書
• RTLネットリスト
• テクニカルサポート及び保守

カスタマイズサービス

　　本製品に対応したカスタマイズサービスを行います。

　　詳しくは、営業へお問い合わせ下さい。

English(PDF)
